Ľudský pokrok a technologický rozvoj sú úzko spojené so schopnosťou ovládať a optimalizovať procesy okolo nás. V našom každodennom živote sa stretávame s nespočetným množstvom systémov, ktoré si vyžadujú presnú kontrolu – od teploty v našich domovoch, cez tlak vo vodovodných potrubiach, až po zložité výrobné linky. Zamýšľali ste sa niekedy nad tým, aké tiché, no neúnavné zariadenia sú za touto kontrolou zodpovedné, pracujúce v zákulisí, aby všetko fungovalo hladko a efektívne? Práve toto je oblasť, ktorá ma fascinuje a ktorú by som vám chcel priblížiť.

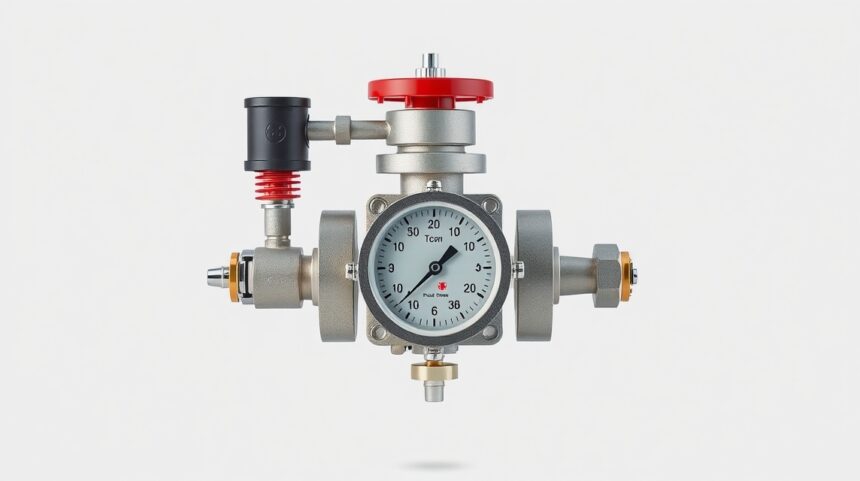

Hovoríme o regulačnom ventile, esenciálnom komponente, ktorý možno definovať ako mechanizmus schopný modulovať prietok, tlak, teplotu alebo úroveň kvapaliny či plynu v potrubnom systéme na základe signálu z riadiaceho systému. Jeho funkcia presahuje jednoduché otváranie a zatváranie; je to nástroj jemnej mechaniky a inteligentnej kontroly. Pozrieme sa na neho z rôznych uhlov – od jeho základnej konštrukcie a princípov fungovania, cez rozmanitosť jeho typov, až po kľúčové miesta, kde sa stal nenahraditeľným pilierom moderného priemyslu a infraštruktúry.
V nasledujúcich riadkoch získate komplexný pohľad na túto technológiu. Pochopíte nielen to, ako je regulačný ventil skonštruovaný a prečo je taký dôležitý, ale aj kde všade okolo nás jeho prítomnosť zabezpečuje bezpečnosť, efektivitu a spoľahlivosť. Pripravte sa na cestu do sveta presnosti, ktorá je srdcom mnohých kritických operácií a procesov.
Základné princípy fungovania regulačného ventila
Každý regulačný ventil je srdcom riadiacej slučky a jeho hlavnou úlohou je meniť prietok média v reakcii na riadiaci signál. Táto zmena prietoku následne ovplyvňuje riadenú premennú, ako je napríklad tlak alebo teplota. V podstate ide o zariadenie, ktoré mení odpor voči toku média v potrubí.
Konštrukčné časti regulačného ventila
Aby sme pochopili, ako to všetko funguje, pozrime sa na základné komponenty, ktoré tvoria každý regulačný ventil. Hoci sa líšia v detailoch, ich základné prvky sú univerzálne.
- Telo ventila (Body): Toto je hlavná konštrukčná časť, cez ktorú preteká médium. Je navrhnuté tak, aby vydržalo tlak a teplotu daného média. Materiály sa líšia od liatiny cez uhlíkovú oceľ až po nerezovú oceľ a špeciálne zliatiny.
- Vnútorné časti ventila (Trim): Sú to pohyblivé časti, ktoré sú v priamom kontakte s médiom a regulujú prietok. Patria sem sedlo, kuželka (alebo disk) a vreteno. Tieto časti sú kľúčové pre charakteristiku prietoku ventila.
- Vreteno (Stem): Je mechanické spojenie medzi kuželkou a ovládačom. Prenáša pohyb z ovládača na kuželku.
- Ovládač (Actuator): Toto je zariadenie, ktoré mechanicky pohybuje vretenom, a tým aj kuželkou. Je to "sval" ventila, ktorý prijíma riadiaci signál. Najčastejšie sú to pneumatické, elektrické alebo hydraulické ovládače.
- Pozicionér (Positioner): Nie je súčasťou každého ventila, ale je nevyhnutný pre presnú reguláciu. Prijíma riadiaci signál (napríklad 4-20 mA) a zabezpečuje, aby sa ovládač presunul do správnej polohy podľa tohto signálu, čím eliminuje trenie a hysterézu.
Dôležitosť každého z týchto komponentov nemôžeme podceniť. Spolu vytvárajú systém, ktorý je schopný reagovať na zmeny a udržiavať požadované parametre.
Spôsoby ovládania a typy ovládačov
Ovládač je kľúčový pre to, ako regulačný ventil reaguje na riadiace signály. Existujú tri hlavné typy ovládačov.
- Pneumatické ovládače: Používajú stlačený vzduch na vytvorenie sily, ktorá pohybuje vretenom. Sú spoľahlivé, robustné a rýchle, obzvlášť vhodné pre prostredia s nebezpečenstvom výbuchu.
- Jednočinné (Spring-return): Vzduch stláča pružinu, ktorá vracia ventil do pôvodnej polohy pri strate tlaku.
- Dvojčinné (Double-acting): Vzduch sa privádza na obe strany membrány alebo piestu, čo umožňuje aktívnu kontrolu v oboch smeroch.
- Elektrické ovládače: Využívajú elektromotory na pohon vretena. Ponúkajú presnú kontrolu a sú vhodné tam, kde nie je k dispozícii stlačený vzduch. Ich reakčná doba môže byť pomalšia ako pri pneumatických ovládačoch.
- Krokové (Stepper motors): Používajú sa pre veľmi presné pozičné ovládanie.
- Viacotáčkové (Multi-turn): Pre ventily, ktoré vyžadujú viacnásobné otáčky pre plné otvorenie/zatvorenie.
- Hydraulické ovládače: Používajú hydraulickú kvapalinu na vyvinutie veľkej sily. Sú ideálne pre veľké ventily a aplikácie s vysokými tlakmi, kde je potrebná značná sila a presnosť.
„_Schopnosť ovládača presne reagovať na signál je rovnako dôležitá ako samotná mechanická robustnosť ventila; bez presnej odozvy by aj ten najlepší ventil bol neúčinný._“
Úloha pozicionéra pre presnú reguláciu
Pozicionér je sofistikované zariadenie, ktoré zlepšuje presnosť a dynamiku regulačného ventila. Bez pozicionéra by ovládač jednoducho reagoval na riadiaci signál, ale vnútorné trenie a vonkajšie sily by mohli spôsobiť nepresnosti.
- Princíp fungovania: Pozicionér porovnáva vstupný riadiaci signál (napr. 4-20 mA alebo 0-10 V) so skutočnou polohou vretena ventila. Ak sa polohy nezhodujú, pozicionér upraví tlak vzduchu (u pneumatického ovládača) alebo elektrické napätie (u elektrického ovládača), aby sa ventil presunul do požadovanej polohy.
- Výhody: Znižuje hysterézu, zlepšuje linearitu, kompenzuje trenie a zmeny tlaku média. Umožňuje tiež diagnostiku a komunikáciu so systémom.
- Typy pozicionérov:
- Pneumatické: Sú plne mechanické alebo s pneumatickou spätnou väzbou.
- Elektropneumatické: Prevod elektrického signálu na pneumatický signál.
- Digitálne (Smart): Ponúkajú pokročilé funkcie, ako je autokalibrácia, diagnostika, komunikácia cez digitálne protokoly (HART, Foundation Fieldbus, Profibus).
Typológia regulačných ventilov: Rozmanitosť pre špecifické potreby
Svet regulačných ventilov je rozsiahly a každý typ má svoje špecifické vlastnosti, ktoré ho predurčujú pre určité aplikácie. Výber správneho typu je kľúčový pre efektívnosť a spoľahlivosť celého systému.
Guľové ventily (Ball valves)
Tieto ventily používajú otočnú guľu s otvorom na reguláciu prietoku. Sú známe pre svoju jednoduchosť a spoľahlivosť.
- Vlastnosti: Rýchle otváranie/zatváranie, nízka tlaková strata v plne otvorenej polohe, dobré pre tesné uzatváranie.
- Regulácia: Štandardné guľové ventily nie sú ideálne pre jemnú reguláciu kvôli ich rýchlootváravej charakteristike. Avšak, upravené guľové ventily s tvarovanou guľou (napr. V-port) sú vynikajúce pre modulovanú reguláciu.
- Použitie: Často ako uzatváracie ventily, ale s V-port guľou sú vhodné pre reguláciu prietoku plynov a kvapalín bez častíc.
Klapkové ventily (Butterfly valves)
Klapkové ventily využívajú rotačný disk (klapku) umiestnený v tele ventila na reguláciu prietoku. Sú ľahké a kompaktné.
- Vlastnosti: Nízka hmotnosť, priestorová úspornosť, rýchla odozva, dobré pre veľké priemery potrubí.
- Regulácia: Dobré pre reguláciu prietoku s miernou presnosťou. Pri nízkom otvorení môžu mať nekonsistentnú reguláciu.
- Použitie: Veľmi rozšírené vo vodnom hospodárstve, HVAC, priemyselných chladiacich systémoch a všade tam, kde je potrebná regulácia veľkých objemov pri nižších tlakoch.
Sedlové ventily (Globe valves)
Sedlové ventily sú pravdepodobne najtradičnejším a najrozšírenejším typom regulačného ventila. Ich konštrukcia núti médium meniť smer, čo vytvára väčšiu tlakovú stratu, ale zároveň umožňuje vynikajúcu reguláciu.
- Vlastnosti: Vynikajúca regulácia prietoku, vysoká tesnosť v zatvorenej polohe, rôzne charakteristiky prietoku v závislosti od tvaru kuželky.
- Regulácia: Štandard pre presnú reguláciu. Ich lineárne alebo ekvipercentuálne charakteristiky sú ideálne pre komplexné riadiace slučky.
- Použitie: Chemický priemysel, energetika, ropný a plynárenský priemysel, farmácia – prakticky všade, kde je kritická presná kontrola.
Škrtiace ventily (Needle valves)
Škrtiace ventily majú dlhú, zúženú kuželku, ktorá sa presúva do malého otvoru. Umožňujú extrémne jemné nastavenie prietoku.
- Vlastnosti: Veľmi presná regulácia malých prietokov, vysoká tlaková strata.
- Regulácia: Ideálne pre aplikácie vyžadujúce mimoriadne jemné doladenie prietoku.
- Použitie: Laboratórne aplikácie, chromatografia, dávkovacie systémy, prístrojové rozvody.
Membránové ventily (Diaphragm valves)
Používajú flexibilnú membránu na reguláciu prietoku. Membrána sa pritláča k sedlu, čím sa uzatvára prietok.
- Vlastnosti: Ideálne pre korozívne, abrazívne alebo viskózne médiá. Zabránenie kontaktu média s vretenom a ovládačom, ľahké čistenie.
- Regulácia: Dobré pre reguláciu, najmä tam, kde je dôležitá čistota a chemická odolnosť.
- Použitie: Farmaceutický priemysel, potravinárstvo, biotechnológie, vodárenstvo, chemický priemysel.
„_Vždy, keď sa stretávame s náročnými médiami, či už sú korozívne, abrazívne, alebo ultrapuré, membránový ventil často predstavuje najbezpečnejšiu a najefektívnejšiu voľbu pre reguláciu._“
Špeciálne typy ventilov
Okrem týchto bežných typov existujú aj špeciálne regulačné ventily navrhnuté pre veľmi špecifické podmienky.
- Uhlové ventily (Angle valves): Majú telo v tvare "L", čo je výhodné pre znižovanie turbulencií a lepšie riešenie erózie pri vysokých tlakoch. Často sa používajú pre abrazívne a kašovité médiá.
- Trojcestné ventily (Three-way valves): Slúžia na miešanie dvoch prúdov alebo rozdeľovanie jedného prúdu na dva. Sú bežné v HVAC systémoch a pri regulácii teploty.
- Pinč ventily (Pinch valves): Gumová manžeta sa stláča na reguláciu alebo uzatvorenie prietoku. Ideálne pre abrazívne kaše a médiá s časticami.
- Excentrické rotačné ventily (Eccentric rotary plug valves): Kombinujú výhody rotačných a sedlových ventilov, ponúkajú dobrú reguláciu a zároveň zvládajú médiá s časticami.
Výber správneho typu regulačného ventila je komplexný proces, ktorý zahŕňa zváženie média, tlaku, teploty, požadovanej presnosti regulácie, tlakovej straty a ekonomických faktorov.
Charakteristiky prietoku a ich význam
Charakteristika prietoku regulačného ventila popisuje vzťah medzi zdvihom kuželky (otvorením ventila) a relatívnym prietokom. Je to jeden z najdôležitejších parametrov pre správny návrh a funkciu riadiacej slučky.
Lineárna charakteristika
Pri ventile s lineárnou charakteristikou je prietok priamo úmerný zdvihu kuželky. Ak je ventil otvorený na 50%, prietok je 50% maximálneho prietoku.
- Vlastnosti: Konštantný zisk (gain) v celej rozsahu regulácie.
- Použitie: Ideálne pre aplikácie s konštantným tlakovým spádom cez ventil, napríklad regulácia prietoku kvapalín v potrubných systémoch s konštantným tlakom.
Ekvipercentuálna charakteristika (Equal percentage)
Pri ekvipercentuálnej charakteristike sa rovnaká percentuálna zmena zdvihu kuželky prejaví ako rovnaká percentuálna zmena prietoku. Napríklad, ak sa zdvih zmení o 10%, prietok sa zmení o 10% aktuálneho prietoku, nie o 10% maximálneho.
- Vlastnosti: Nelineárna odozva, malý zisk pri malom otvorení, veľký zisk pri veľkom otvorení.
- Použitie: Najbežnejšia charakteristika pre regulačný ventil, pretože kompenzuje nelineárnu odozvu mnohých procesov. Ideálna pre aplikácie s premenlivým tlakovým spádom, ako sú regulácia teploty alebo tlaku.
Rýchlootváravá charakteristika (Quick opening)
Ventil s rýchlootváravou charakteristikou dosiahne väčšinu svojho prietoku už pri malom zdvihu. Prietok sa zvyšuje veľmi rýchlo s malým pohybom vretena.
- Vlastnosti: Vysoký zisk pri nízkom otvorení.
- Použitie: Predovšetkým pre uzatváracie ventily, kde je potrebná rýchla reakcia otvárania/zatvárania, alebo pre aplikácie, kde sa reguluje na princípe ON/OFF. Pre modulovanú reguláciu nie je vhodná.
Výber správnej charakteristiky je kritický. Nesprávna charakteristika môže viesť k nestabilite riadiacej slučky, pomalej odozve alebo zbytočnému opotrebovaniu ventila. Inžinieri musia starostlivo zvážiť dynamiku procesu a požiadavky na reguláciu.
Kľúčové faktory pri výbere a dimenzovaní regulačného ventila
Výber a dimenzovanie regulačného ventila nie je len o výbere typu a materiálu. Je to komplexný proces, ktorý si vyžaduje zváženie mnohých technických a prevádzkových parametrov.
Výpočet koeficientu prietoku Kv/Cv
Koeficient prietoku Kv (pre metrické jednotky) alebo Cv (pre imperiálne jednotky) je najdôležitejší parameter pre dimenzovanie ventila. Vyjadruje objem prietokovej kapacity ventila pre vodu pri štandardných podmienkach.
- Kv: Objem vody v m³/hod, ktorý pretečie ventilom pri tlakovom spáde 1 bar a teplote 5-30 °C.
- Cv: Objem vody v US galónoch za minútu, ktorý pretečie ventilom pri tlakovom spáde 1 psi a teplote 60 °F.
Výpočet správneho Kv/Cv je nevyhnutný na zabezpečenie, aby ventil dokázal regulovať požadovaný rozsah prietokov pri danom tlakovom spáde. Poddimenzovaný ventil nebude schopný dosiahnuť požadovaný prietok; predimenzovaný ventil bude pracovať príliš blízko svojho zatvoreného stavu, čo môže viesť k zlej regulácii a opotrebovaniu.
Tlaková strata (Pressure Drop)
Tlaková strata je zníženie tlaku média, ktoré prechádza ventilom. Každý regulačný ventil vytvára tlakovú stratu.
- Význam: Tlaková strata je potrebná pre funkciu ventila. Príliš malá tlaková strata môže spôsobiť, že ventil stratí regulačnú schopnosť. Príliš veľká tlaková strata zvyšuje energetické nároky čerpadiel a kompresorov.
- Optimálna hodnota: V ideálnom prípade by mal regulačný ventil absorbovať 20-30% celkovej tlakovej straty v danej potrubnej sekcii, aby mal dostatočnú regulačnú autoritu.
Kavitačné a flashingové javy
Tieto javy sú kritické pre životnosť a výkon regulačného ventila, najmä pri práci s kvapalinami.
- Kavitácia: Nastáva, keď tlak kvapaliny klesne pod tlak pár pri prechode zúžením ventila, čo spôsobí vznik bublín. Následné zvýšenie tlaku za zúžením spôsobí implóziu týchto bublín, čo vedie k hluku, vibráciám a erózii materiálu ventila.
- Riešenie: Použitie antikavitačných úprav (viacstupňové znižovanie tlaku, špeciálne trimy), zvýšenie tlaku na vstupe alebo zníženie teploty média.
- Flashing: Nastáva, keď tlak kvapaliny zostane pod tlakom pár aj po opustení ventila, čo znamená, že kvapalina sa čiastočne odparí a preteká ventilom ako dvojfázová zmes (kvapalina + para). To vedie k vysokej rýchlosti, erózii a hluku.
- Riešenie: Použitie ventilov s odolnými materiálmi (napr. stelit), zvýšenie tlaku na vstupe alebo použitie špeciálnych ventilov určených pre dvojfázové prúdenie.
„_Ignorovanie potenciálnej kavitácie a flashingu je recept na rýchle zničenie ventila a ohrozenie stability celého procesu. Prevencia je v týchto prípadoch neporovnateľne lacnejšia ako náprava._“
Materiály a tesnenia
Výber materiálov pre telo, vnútorné časti a tesnenia ventila je rozhodujúci pre jeho životnosť a bezpečnú prevádzku.
- Telo a vnútorné časti: Musia byť kompatibilné s médiom (chemická odolnosť), odolné voči teplote, tlaku a erózii/abrázii. Bežné materiály zahŕňajú uhlíkovú oceľ, nerezovú oceľ, hastelloy, monel, titán.
- Tesnenia: Musia zabezpečiť nulové úniky cez vreteno (packing) a sedlo. Materiály tesnení zahŕňajú PTFE, grafit, rôzne elastoméry. Ich výber závisí od teploty, tlaku a chemickej agresivity média.
Prevádzka a údržba regulačných ventilov
Dlhá a bezproblémová prevádzka regulačného ventila si vyžaduje správnu inštaláciu, pravidelnú údržbu a včasnú diagnostiku.
Inštalácia
Správna inštalácia je základom. Je potrebné dodržať smer prúdenia, ktorý je často vyznačený na tele ventila. Je dôležité tiež zabezpečiť dostatočný priestor pre údržbu a demontáž. Potrubie by malo byť pred inštaláciou ventila vyčistené od nečistôt.
Bežné poruchy a ich príčiny
- Netesnosť sedla: Opotrebovanie kuželky/sedla, prítomnosť častíc v médiu, kavitácia/flashing.
- Netesnosť cez vreteno (packing): Opotrebovanie tesnenia, nesprávne dotiahnutie, nesprávny materiál tesnenia.
- Nestabilné chovanie (hunting): Nesprávne nastavený pozicionér, nesprávna charakteristika ventila, príliš vysoký alebo nízky tlakový spád.
- Vibrácie a hluk: Kavitácia, flashing, vysoké rýchlosti prúdenia, mechanické uvoľnenie častí.
- Nereaguje na signál: Porucha ovládača, pozicionéra, riadiaceho signálu, mechanické zaseknutie ventila.
Diagnostika a preventívna údržba
Moderné digitálne pozicionéry umožňujú online diagnostiku výkonu ventila, sledovanie opotrebovania a predikciu porúch. Preventívna údržba zahŕňa pravidelnú kontrolu tesnení, kalibráciu pozicionéra a vizuálnu kontrolu mechanických častí. Pri zistení opotrebovania je nutná výmena trimu.
„_Najlepšou stratégiou pre dlhú a spoľahlivú prevádzku regulačného ventila nie je len oprava, keď sa niečo pokazí, ale proaktívne monitorovanie a včasná prevencia problémov._“
Tabuľka 1: Porovnanie vybraných typov regulačných ventilov
| Typ ventila | Výhody | Nevýhody | Typické aplikácie |
|---|---|---|---|
| Sedlový (Globe) | Vynikajúca regulácia, vysoká tesnosť, robustnosť | Vysoká tlaková strata, vyššie náklady, väčšia hmotnosť | Chemický priemysel, energetika, vysoko presná regulácia |
| Guľový (V-port) | Dobrá regulácia (s V-port), nízka tlaková strata (otvorený), rýchlosť | Štandardný typ nie je vhodný pre jemnú reguláciu, potenciál pre usadeniny | Plyn, voda, menej abrazívne kvapaliny, rýchla regulácia |
| Klapkový (Butterfly) | Ľahký, kompaktný, nízka cena, nízka tlaková strata | Obmedzená presnosť regulácie, možná erózia disku, horšie tesnenie pri vysokých tlakoch | Vodárenstvo, HVAC, veľké priemery potrubí, nízke a stredné tlaky |
| Membránový | Vhodný pre korozívne/abrazívne médiá, hygienický, ľahko sa čistí | Obmedzený rozsah teplôt a tlakov, drahšie náhradné membrány | Farmaceutický, potravinársky priemysel, biotechnológie, chemický priemysel |
| Uhlový | Dobrý pre abrazívne médiá, menej turbulencií, riešenie kavitácie | Špecifická konštrukcia obmedzuje flexibilitu, vyššie náklady | Abrazívne kaše, vysokotlakové aplikácie, parné potrubia |
Tabuľka 2: Kľúčové parametre pre výber a ich vplyv
| Parameter | Popis | Vplyv na výber a dimenzovanie ventila |
|---|---|---|
| Médium | Typ kvapaliny/plynu, hustota, viskozita, korozivita, prítomnosť častíc | Materiály tela, trimu a tesnení, typ ventila (napr. membránový pre korozívne) |
| Tlak (vstup/výstup) | Maximálny/minimálny prevádzkový tlak, tlakový spád | Trieda tlaku ventila (PN/ANSI), riziko kavitácie/flashingu, výber ovládača |
| Teplota | Maximálna/minimálna prevádzková teplota média | Materiály tela, tesnení (najmä packing), typy ovládačov (odolnosť voči teplu) |
| Prietok (min/max) | Požadovaný rozsah prietokov, maximálny prietok | Výpočet Kv/Cv, veľkosť ventila, charakteristika prietoku (lineárna, ekvipercentuálna) |
| Regulačná autorita | Pomer tlakového spádu cez ventil k celkovej tlakovej strate | Ovplyvňuje stabilitu riadiacej slučky; ideálne 0.2-0.5 pre správnu reguláciu |
| Okamih vypnutia | Potreba nulovej únikovej triedy (tight shut-off) | Typ sedla (mäkké/kovové), konštrukcia ventila (napr. sedlový, guľový) |
| Hluk | Požiadavky na maximálnu úroveň hluku | Špeciálne nízkohlučné trimy, typ ventila, rýchlosť média |
Typické aplikačné oblasti regulačných ventilov v praxi
Regulačné ventily sú skutočne chrbticou automatizácie a riadenia procesov v mnohých odvetviach. Ich prítomnosť je neviditeľná, ale ich funkcia je kritická.
Chemický a petrochemický priemysel
V týchto odvetviach, kde sa pracuje s rôznymi chemikáliami, agresívnymi látkami a vysokými tlakmi a teplotami, sú regulačné ventily absolútne nevyhnutné.
- Reaktory: Udržiavanie presnej teploty, tlaku a prietoku reaktantov na optimalizáciu reakcií.
- Destilačné kolóny: Kontrola toku vstupných surovín, recirkulačných prúdov a odberu frakcií.
- Potrubné systémy: Regulácia tlaku a prietoku plynov a kvapalín v rozsiahlych sieťach.
- Bezpečnostné systémy: Uvoľňovacie ventily (relief valves) sú špecifickým typom, ktoré chránia zariadenia pred pretlakom.
Energetika (elektrárne)
Regulačné ventily zohrávajú kľúčovú úlohu v tepelných, jadrových aj obnoviteľných elektrárňach.
- Parné turbíny: Regulácia prívodu pary do turbín, odvod kondenzátu.
- Napájanie kotlov: Kontrola prítoku vody do kotlov na udržanie správnej hladiny a tlaku.
- Chladiace systémy: Regulácia prietoku chladiacej vody na udržanie optimálnych teplôt.
- Regulácia spalinových plynov: V zariadeniach na odsírenie alebo denitrifikáciu.
Ropný a plynárenský priemysel
Od vrtu až po distribúciu koncovým spotrebiteľom sú regulačné ventily všade.
- Ťažba a spracovanie: Regulácia tlaku a prietoku ropy a plynu z vrtov, v separátoroch a spracovateľských jednotkách.
- Potrubná doprava (Pipelines): Udržiavanie konštantného tlaku a prietoku na dlhých vzdialenostiach, ochrana proti pretlaku.
- LNG terminály: Kryogénne ventily pre skvapalnený zemný plyn pri extrémne nízkych teplotách.
- Rafinérie: Kontrola všetkých procesov spracovania ropy na rôzne produkty.
Vodné hospodárstvo a čistenie odpadových vôd
Voda je cenný zdroj a jej hospodárne a bezpečné riadenie je kritické.
- Úpravne vody: Regulácia prietoku surovej vody, chemikálií pre úpravu, prietokov cez filtre.
- Čistiarne odpadových vôd: Kontrola prítoku odpadovej vody, prevzdušňovacích systémov, odtoku vyčistenej vody.
- Distribúcia vody: Udržiavanie konštantného tlaku v distribučných sieťach, znižovanie strát.
- Prečerpávacie stanice: Regulácia tlaku a prietoku.
Vykurovanie, vetranie a klimatizácia (HVAC)
Pre komfort v budovách sú regulačné ventily v systémoch HVAC neoddeliteľné.
- Regulácia teploty: Trojcestné ventily miešajú studenú a teplú vodu na dosiahnutie požadovanej teploty vo výmenníkoch tepla.
- Regulácia prietoku chladiva: V chladiacich systémoch na udržanie optimálneho chladenia.
- Zónová regulácia: Umožňuje individuálnu kontrolu teploty v rôznych častiach budovy.
Potravinársky a nápojový priemysel
Hygiena a presnosť sú tu kľúčové.
- Pasterizácia: Regulácia teploty a prietoku pri procesoch pasterizácie.
- Miešanie a dávkovanie: Presné dávkovanie ingrediencií do produktov.
- CIP/SIP systémy: Regulačné ventily v čistiacich systémoch (Cleaning In Place / Sterilization In Place) musia byť hygienické a ľahko čistiteľné.
- Fľaškovanie: Regulácia prietoku kvapalín do fliaš.
Farmaceutický a biotechnologický priemysel
Vysoká čistota, presnosť a sterilita sú v tomto odvetví absolútnou prioritou.
- Sterilné procesy: Špeciálne hygienické ventily s membránou pre sterilné médiá, minimalizácia mŕtvych priestorov.
- Bioreaktory: Precízna regulácia pH, teploty, prietoku plynov a živných roztokov.
- Ultračisté systémy: Ventily z materiálov, ktoré neuvoľňujú častice a sú ľahko sterilizovateľné.
- Filtrácia: Regulácia prietoku cez filtračné systémy.
„_V kritických odvetviach, ako je farmaceutický priemysel, nie je regulačný ventil len o prietoku, ale o integrity procesu, ktorá priamo ovplyvňuje kvalitu a bezpečnosť produktu._“
Baníctvo a úpravníctvo rúd
Tu sa pracuje s abrazívnymi kašami a chemikáliami.
- Transport kaší: Pinč ventily a uhlové ventily pre reguláciu prietoku kaší a suspenzií.
- Flotácia: Regulácia prietoku chemikálií a vzduchu do flotačných nádrží.
- Odvodňovanie: Regulácia prietoku vody a kalu.
Celulózovo-papierenský priemysel
Veľké objemy vláknitých suspenzií a chemikálií.
- Výroba celulózy: Regulácia prietoku pary, vody, chemikálií a drevnej drviny.
- Pranie a bielenie: Kontrola prietoku chemikálií a vody.
- Stroje na výrobu papiera: Regulácia prietoku suspenzie a riadenie sušiacich procesov.
Regulačný ventil je skutočne univerzálny nástroj, ktorý sa prispôsobuje nespočetným výzvam rôznych priemyselných odvetví. Jeho správny výber a údržba sú základom pre efektívne, bezpečné a udržateľné prevádzkové procesy.
Často kladené otázky (FAQ) o regulačných ventiloch
Aký je hlavný rozdiel medzi regulačným ventilom a uzatváracím ventilom?
Hlavný rozdiel spočíva vo funkcii. Uzatvárací ventil je navrhnutý na plné otvorenie alebo plné zatvorenie prietoku (ON/OFF funkcia), zatiaľ čo regulačný ventil je navrhnutý na moduláciu prietoku v rozsahu od 0 do 100 %, aby sa udržala požadovaná hodnota procesnej premennej, ako je tlak, teplota alebo prietok.
Prečo je dôležité správne dimenzovanie regulačného ventila?
Správne dimenzovanie je kritické pre stabilnú a presnú reguláciu. Ak je ventil poddimenzovaný, nemusí byť schopný dosiahnuť požadovaný maximálny prietok. Ak je predimenzovaný, bude pracovať príliš blízko svojej zatvorenej polohy, čo vedie k zlej regulácii, zvýšenému opotrebovaniu a potenciálnemu vzniku kavitácie alebo hluku.
Čo je to pozicionér a kedy je potrebný?
Pozicionér je zariadenie, ktoré zlepšuje presnosť a dynamiku regulačného ventila. Porovnáva riadiaci signál s aktuálnou polohou ventila a zabezpečuje, aby sa ventil presunul do presne požadovanej polohy. Je nevyhnutný pri aplikáciách, kde je kritická vysoká presnosť, rýchla odozva, alebo kde je potrebné eliminovať trenie a hysterézu v mechanizme ventila.
Aké sú najčastejšie príčiny porúch regulačných ventilov?
Medzi najčastejšie príčiny patria opotrebovanie sedla a kuželky v dôsledku kavitácie, flashingu alebo prítomnosti abrazívnych častíc v médiu, netesnosti cez vreteno (opotrebované tesnenie), mechanické zaseknutie alebo korózia, a tiež poruchy ovládača alebo pozicionéra.
Aký je rozdiel medzi lineárnou a ekvipercentuálnou charakteristikou prietoku?
Pri lineárnej charakteristike je prietok priamo úmerný zdvihu ventila (napr. 50% zdvih = 50% prietok). Pri ekvipercentuálnej charakteristike sa rovnaká percentuálna zmena zdvihu prejaví rovnakou percentuálnou zmenou aktuálneho prietoku, čo znamená, že ventil má pri malom otvorení malý zisk a pri veľkom otvorení veľký zisk. Ekvipercentuálna charakteristika je často preferovaná pre kompenzáciu nelineárnosti procesu.
Môžem použiť bežný guľový ventil na reguláciu?
Štandardný guľový ventil nie je ideálny pre jemnú reguláciu kvôli svojej rýchlootváravej charakteristike a obmedzenému rozsahu regulácie. Pre reguláciu sa však používajú upravené guľové ventily s V-port otvorom v guli, ktoré poskytujú lepšiu, často ekvipercentuálnu, regulačnú charakteristiku.
Ako ovplyvňuje kavitácia regulačný ventil?
Kavitácia spôsobuje eróziu materiálu ventila (najmä trimu), vysoký hluk a vibrácie. Vzniká, keď tlak kvapaliny klesne pod tlak pár, tvoria sa bublinky, ktoré následne implodujú a uvoľňujú energiu poškodzujúcu ventil. Kavitácii sa predchádza správnym dimenzovaním, voľbou špeciálnych antikavitačných trimov alebo úpravou procesných podmienok.
